MTDR3801便携式线缆检测与定位设备

产品功能满足如下要求：

采用时域反射技术（Time-Domain Reflectometry，TDR）实现线缆状态检测与定位。以设备中常用的电缆为主要监测对象，重点面向设备中电缆可能发生的开路、短路、接触不良等故障，智能分析电缆故障特征，实现电缆的快速精准排查。

该系统基于时域反射法及取样示波器的原理设计，遵循国际规范测试要求，能够批量化、自动化、快速、准确测试高频电线电缆的特性阻抗、传输延时、差分延时、故障位置，并提供测试波形分析、统计数据分析、自动记录测试数据、自动出具检测报告及打印等功能。能够给出开路、短路和接触不良等故障的类型及位置的直接文字或语音提示。

结合示波器功能、时域反射计故障定位分析功能功能，能够显示故障点与当前测试位置的相对距离参数，具有时域分析、阻抗域分析、时延分析等测试模块，通过多参数一体化自动测试分析软件，将复杂的仪器设置简化为便捷的操作，快速完成故障定位分析测试。通过标准的探头或定制的夹具来探测被测件，并进行测试。用户可以根据被测件及测试场景定制探头和被测件的种类及形状，具有如下特点：

毫米级故障分辨率、厘米级故障定位精度：仪器分析带宽达到8-32GHz，入射脉冲上升沿达到20-50ps，100G-10TSa/s采样率，100fs~1ps时间分辨率，具有毫米级故障分析分辨力和快速定位功能，能够显示故障点时间（Tim-to-fault），故障点距离（Distance-to-fault），能够测量连接器级、元器件级的故障。

差分测量功能：国内首家采用真差分时域反射技术，能够测量差分特性阻抗、差分时延；单端阻抗、差分阻抗、共模阻抗，并能测量差分时延、差分线的长度，适用于ARINC-429、ARINC-629、AFDX、1553B、1394、DVI、LVDS、USB、PCI-E、以太网、屏蔽线缆、双绞线、多路线缆等各种等差分结构的电缆。

便携、轻巧：仪器采用便携式结构，带11寸LED触摸显示屏，体积小、重量轻，能够带入飞机座舱，可用于外场快速检测场合。

丰富的测试探头和测试夹具：提供固定间距探头，适用于快速、批量测试场合；提供差分可调间距探头、单端可调间距探头，适用于精密探测场合；提供分体式探头适用于各种复杂连接、不易探测的场合；提供常见电缆、设备测试夹具（支持定制），结合自动化测试软件，从而实现批量、快速的测试。

适用范围

高精度故障诊断与定位：电力、电信行业的各种电缆，飞机、舰艇、各种电子设备内部的PCB、电线电缆、连接器的故障诊断与定位。支持各种空军、海军舰艇、潜艇、岸基和海军部队的应用。

军标1394/1553B总线故障诊断

检测短路、开路、接触不良：电缆挤压变形、护套损裂、导体断裂、导体和屏蔽线短路、电缆进水、连接器松动、连接器缩针

产品技术指标

设备照片

图1.设备前面板

图2.右侧面板为充电电源孔和散热器进气孔

图3.左侧面板为三个TDR信号通道和USB-C充电孔

图4.背部散热孔

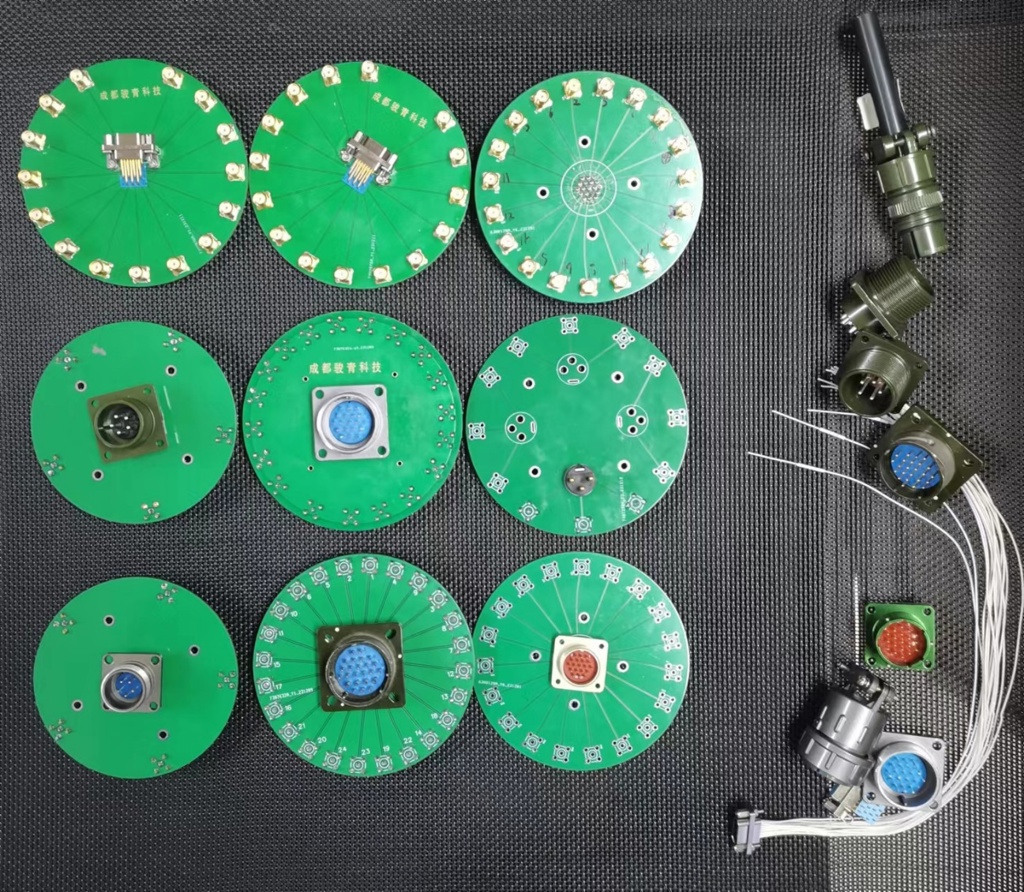

夹具示例
